概述：
原機系統主要存在安全性差、維護不方便、備件昂貴、線路板控制老化易出故障等各種問題。為此，我們推出了在線微波煙支重量控制系統及數據采集系統，采用了微波掃描探頭取代原機放射源或紅外線掃描頭、采用新型煙支重量控制及數據采集系統取代原機MAID-N控制系統、以及采用了15寸彩色摸屏工控機取代原機顯示器。我們的煙支平均重量控制、數據采集系統主要由微波探頭、重量控制系統、數據采集系統及人機界面顯示等部分組成，完全可以取代原機MAID-N系統各項全部功能，系統具有運行可靠性高、容易操作、維護簡便等優點。
一、重量控制系統技術特點
我們可將原重量控制系統進行升級，無論其原控制為MWC、MAID-N或SRM型式，在原控制基礎上 都可達到如下提升：
1、 實現精確控制。
2、 可靠性大大提高。
3、 操作直觀、方便。
4、 提供通訊接口。
煙支重量控制系統技術性能對比（以MOLINS設備為例）：
原機MWC或MAID—N系統：
1、 煙支采樣點數極少，無法精確測出煙支密度，比如MWC以每支煙的重量為基本單位，再算得一批煙的平均重量，MAID—N將每支煙分為三段，根據三段密度求得每支煙的重量，再算得一批煙的平均重量。
2、 煙支重量控制調整精度低，調整以旋鈕式進行，在對煙支進行小偏差調整時，無法直接實現，需要反復稱重調整。
3、 煙支重量控制執行精度低，僅僅根據所生產的煙條平均重量值來控制執行劈刀盤向上或向下運動。
4、 MWC由于其硬件運算速度限制，不具備判斷每單支煙是否超重或超輕煙，是否軟點或硬點煙，更不能將上述缺陷煙支剔除。
5、 不具備與重量相關聯的各種數據采集以及與局域網相聯的接口。
我公司研制的重量控制系統具有以下優點：
1、 煙支采樣點為每支煙50等分點，能精確地測出煙支的密度和重量，從而實現一批煙支平均重量值計算較為精確。
2、 煙支重量控制調整精度高，系統提供15英寸彩色觸摸屏人機接口，可以對重量設定值實現全數字化操作，也可以通過上位機將數字化設定值經網絡下達至機臺重量控制系統。另外，根據機臺當前煙支重量實測值，還可通過觸摸屏將煙支重量一步精確調為預定值，不必反復測量和調整。
3、 煙支重量控制執行精度高，劈刀盤上下運動的范圍和間隔時間，是利用生產的一批煙條平均重量值和當前剛生產的8支煙條平均重量值的計算，根據優化控制理論來確定的。
4、 劈刀盤重量控制執行機構處增加位置傳感器，用于實現劈刀盤上、下運動位置閉環控制，有利于提高煙支重量控制精度，同時還可起到煙機在停機和剛開機時，劈刀盤始終控制在正確位置以及劈刀盤上、下運動限位控制和報警。
5、 利用CPU具有高速數據處理的特點，可以判斷每單支煙是否超重或超輕、是否軟點或硬點煙，并可以選擇是否將上述缺陷煙進行剔除。
6、 增加了目標重量等取樣功能，可用于對系統進行測試。
7、 連續出現重量缺陷煙支時，可選擇控制原機停機。
8、 增加了配方管理功能，事先將各種煙支品牌參數設定好，生產換牌時只須選擇品牌名稱，所有參數全部自動生成。
9、 停機時，系統計算停機前劈刀盤平均位置，自動控制停機時劈刀盤處于平均位置，從而有利于保證再開機時煙支重量的正確。
10、具備與重量相關聯的各種數據采集功能以及與局域網相聯的接口。
二、緊頭位置自動跟蹤系統技術特點
卷煙機組在煙條進行切割時，為了不使煙支空頭，設計要求切口處的煙絲密度要大于煙條的平均密度，也就是切口要處于煙桿的緊頭中央。這一要求要依靠兩個方面保證：其一，使用帶凹槽的平準盤，以產生緊頭。這一要求所有設備均已保證。其二，準確地將切口設計于緊頭的中央，后者在許多設備上沒有得到很好的保證。比如MK9-5機組、長城機組、PASSIM 7K機組和老式PASSIM 8K機組。
在這些設備上，緊頭位置是單靠機械同步來保證的，但在機器高速運轉時煙絲、尼龍帶（或鋼帶）、布帶等元件會出現隨機的打滑現象，再加上機械傳動的間隙及熱變形，會使緊頭位置產生隨機漂移。因此單靠靜態下的機械同步是無法精確地保證緊頭位置在機器高速運轉狀態下始終處于切口位置的，必須進行動態隨機的調整。在一些新型高速設備上這一要求已得到了滿足。
為此，我們開發了緊頭位置自動跟蹤，可以使用曲線將緊頭煙絲的密度和位置準確的檢測和顯示出來，并根據其位置要求，自動隨機進行跟蹤與調整。
使用該系統有如下優點：
1、 對PASSIM 7K和老式PASSIM 8K而言。其設計已考慮到了緊頭位置的調整，但還遠不到位，不足之處為：
? 無法實現自動調整，只能依靠操作工手動進行調整，這樣既增加了操作難度，又降低了系統的可靠性，容易產生疏漏，而運用該系統可實現自動調整。
? 顯示不精確、不全面。設計利用一個表頭上的指針顯示緊頭的偏移。利用曲線顯示可以準確地顯示緊頭煙絲的密度，緊頭偏移標準切口的距離等，同時利用曲線的波形還可以顯示出供絲情況和打滑情況等。比如：曲線波峰達不到預定高度（緊頭煙絲密度不足）說明供絲量不夠；如波形比較光滑則說明各部位打滑較??；如波形為鋸齒形，說明布帶或尼龍帶打滑現象明顯?？傊?，通過對波形的分析可以分析供絲情況，而用表頭指針顯示不具備這些功能。
2、 對于長城機和MK9-5而言，由于該兩種設備設計局限，緊頭位置無法在動態下進行調整，更無緊頭的位置和密度顯示，采用本系統可以實現煙支密度分布曲線和緊頭位置的檢測、顯示。
3、 由于緊頭位置產生偏移，常使得內排及外排煙支煙絲分布不對稱，內排及外排煙支重量不一致，差別大，當使用三個槽劈刀盤時尤為嚴重，采用緊頭位置自動跟蹤時則能很好解決此類問題。
由于以上三點的不同，該系統可以更好地保證煙支的重量并減少煙支的空頭。
煙支緊頭自動檢測調整系統原理說明
將單支煙分成50等分，雙倍長煙條則分成100等分，當煙條經過掃描頭時，每過去一等分，檢測系統發出對應的密度信號，當過去一支煙時，信號處理系統則采集到對應50等分點的密度信號，過去雙倍長煙條時，采集到對應100等分點的密度信號，從而可以計算并顯示出煙支密度曲線，緊頭位置、緊頭百分比等數據，并判斷煙支緊頭位置的偏移量是否在正常范圍內，如果超出，則輸出控制信號，經功率放大器放大后，帶動步進電機對劈刀盤調整機構進行調整。緊頭控制模塊和控制計算機之間的通訊方式為RS422，使用COM2口，模塊數據地址編號為40H。

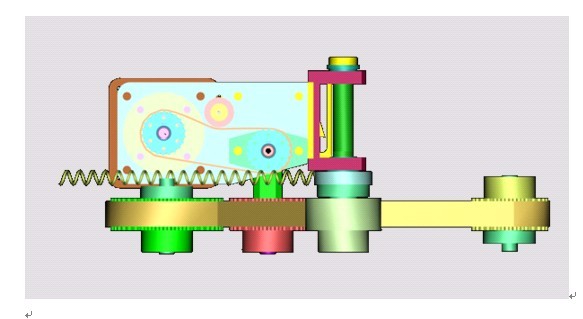

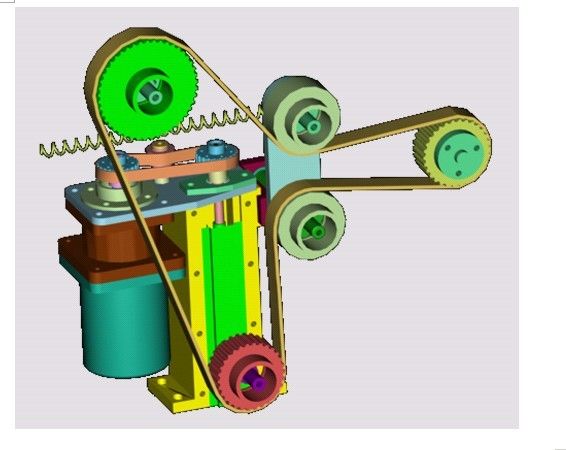

機械執行部分
三、數據采集系統技術特點
Passim機組原機MAID-N系統除了擔負煙支平均重量控制功能外，還具有單機數據采集、管理功能。但原機數據采集用單板機控制、封閉式通訊協議，難于實現同上位機進行網絡聯接和軟件升級。另外，該系統元件不穩定，一旦失效，不利于維護，從而造成整個系統不能工作，而且有些數據不準確。為此，我們研究開發了數據采集系統，我們所開發的該系統具有如下特點：
1、 采用工控機進行數據管理和控制以及開放式的通訊協議，從而可方便實現同上位機及下位機的網絡聯接和軟件升級。
2、 系統所用軟、硬件穩定、可靠。
3、 除了保留原機MAID-N所具備的數據采集和顯示功能外，還增加了盤紙的消耗、水松紙的消耗及過濾嘴的消耗等數據的采集和顯示。
4、 顯示屏采用15寸彩色液晶觸摸顯示屏，全漢字畫面，從而畫面更友好，參數設置操作更方便。
5、 可以按照煙廠的要求，修改和增加畫面顯示，比如可以將煙支重量，各缺陷煙的剔除率，生產速率等指標作成歷史曲線或柱狀圖進行顯示。
6、 班次報告可以多達3個以上班次的記錄。
PASSIM采集數據詳細列表
|
序號 |
名稱 |
類型 |
|
1 |
工作班次 |
基本數據 |
|
2 |
機器編號 |
基本數據 |
|
3 |
生產牌號 |
基本數據 |
|
4 |
煙段重量 |
基本數據 |
|
5 |
煙段長度 |
基本數據 |
|
6 |
濾嘴重量 |
基本數據 |
|
7 |
好煙計數 |
生產數據 |
|
8 |
廢煙計數 |
生產數據 |
|
9 |
總煙計數 |
生產數據 |
|
10 |
實際生產速度 |
生產數據 |
|
11 |
理論生產速度 |
生產數據 |
|
12 |
生產有效率 |
生產數據 |
|
13 |
盤紙消耗 |
消耗數據 |
|
14 |
水松紙消耗 |
消耗數據 |
|
15 |
濾嘴棒消耗 |
消耗數據 |
|
16 |
標準偏差 |
質量數據 |
|
17 |
煙支重量 |
質量數據 |
|
18 |
緊頭位置 |
質量數據 |
|
19 |
空頭煙剔除數 |
質量數據 |
|
20 |
端頭煙剔除數 |
質量數據 |
|
21 |
氣阻塞煙剔除數 |
質量數據 |
|
22 |
漏氣煙剔除數 |
質量數據 |
|
23 |
超重煙剔除數 |
質量數據 |
|
24 |
超輕煙剔除數 |
質量數據 |
|
25 |
軟點煙剔除數 |
質量數據 |
|
26 |
硬點煙剔除數 |
質量數據 |
|
27 |
開裂廢煙計數 |
質量數據 |
|
28 |
長支廢煙計數 |
質量數據 |
|
29 |
短支廢煙計數 |
質量數據 |
|
30 |
故障停機原因 |
停機原因 |
|
31 |
非故障停機原因 |
停機原因 |
|
32 |
當前運行時間 |
工作班時間 |
|
33 |
總運行時間 |
工作班時間 |
|
34 |
總停機時間 |
工作班時間 |
|
35 |
各分項停機時間 |
工作班時間 |
|
36 |
平均重量 |
工作班次報告 |
|
37 |
標準偏差 |
工作班次報告 |
|
38 |
好煙計數 |
工作班次報告 |
|
39 |
總剔除數 |
工作班次報告 |
|
40 |
各分項剔除數 |
工作班次報告 |
|
41 |
總運行時間 |
工作班次報告 |
|
42 |
總停機數 |
工作班次報告 |
|
43 |
總停機時間 |
工作班次報告 |
|
44 |
各分項停機時間 |
工作班次報告 |
|
45 |
平均實際生產速度 |
工作班次報告 |
|
46 |
盤紙消耗 |
工作班次報告 |
|
47 |
水松紙消耗 |
工作班次報告 |
|
48 |
濾嘴棒消耗 |
工作班次報告 |
|
49 |
工作模式 |
參數設置 |
|
50 |
緊頭調整參數 |
參數設置 |
|
51 |
重量控制參數 |
參數設置 |
|
52 |
報警臨界值 |
參數設置 |
|
53 |
工作班時間 |
參數設置 |
|
54 |
系統密碼 |
參數設置 |

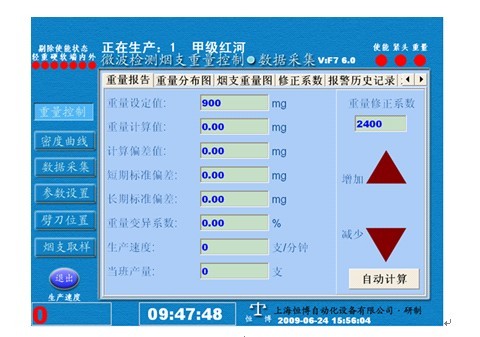

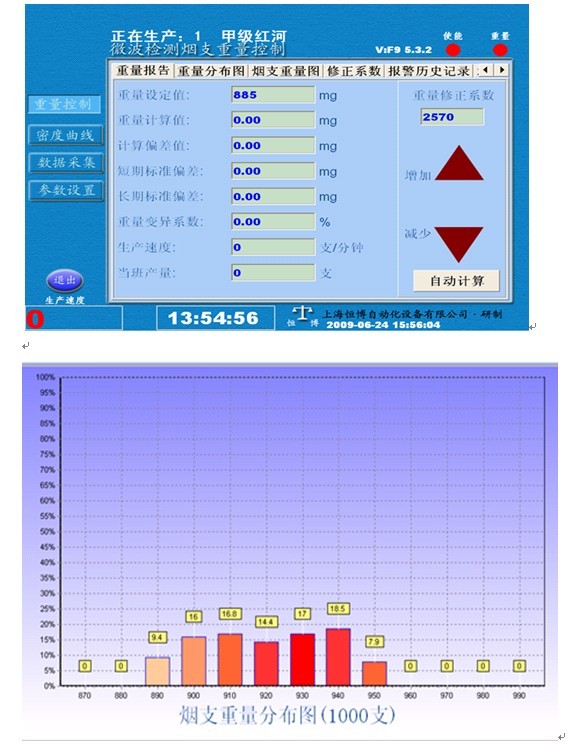

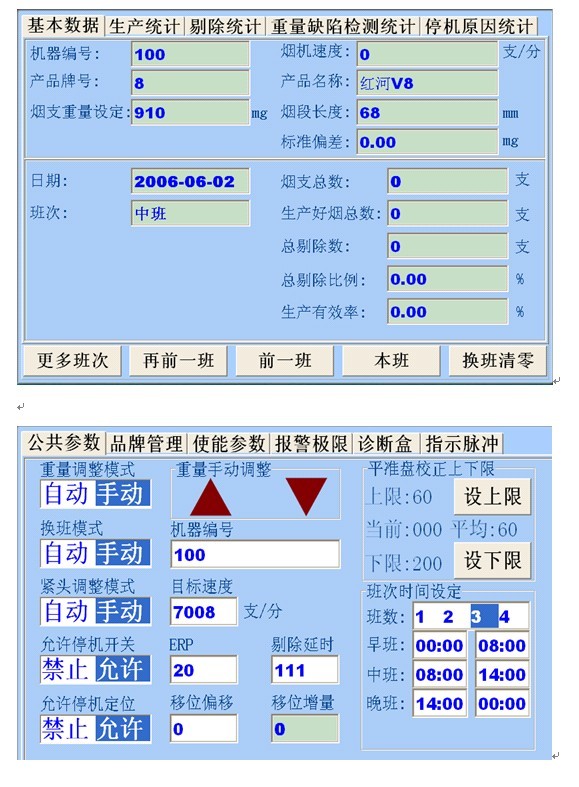

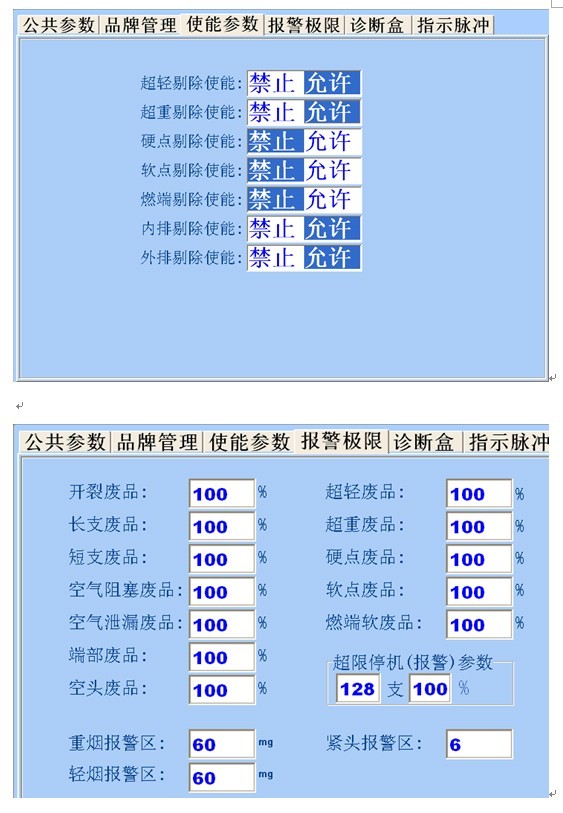

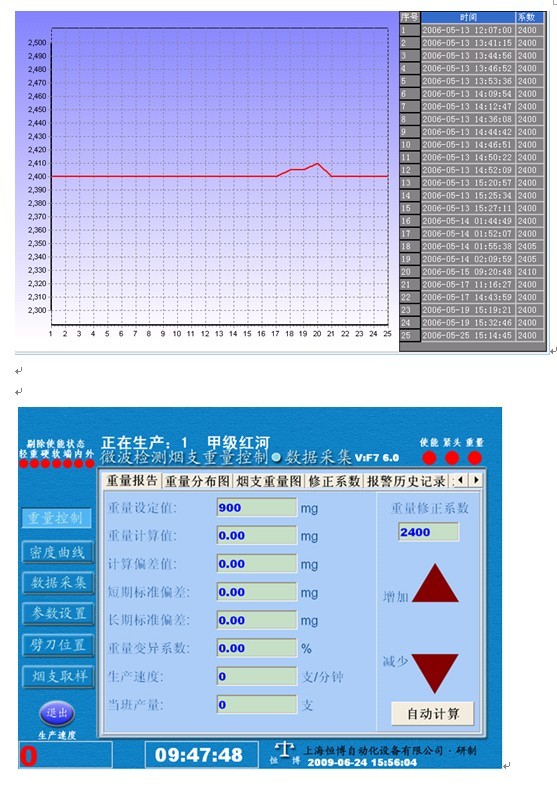

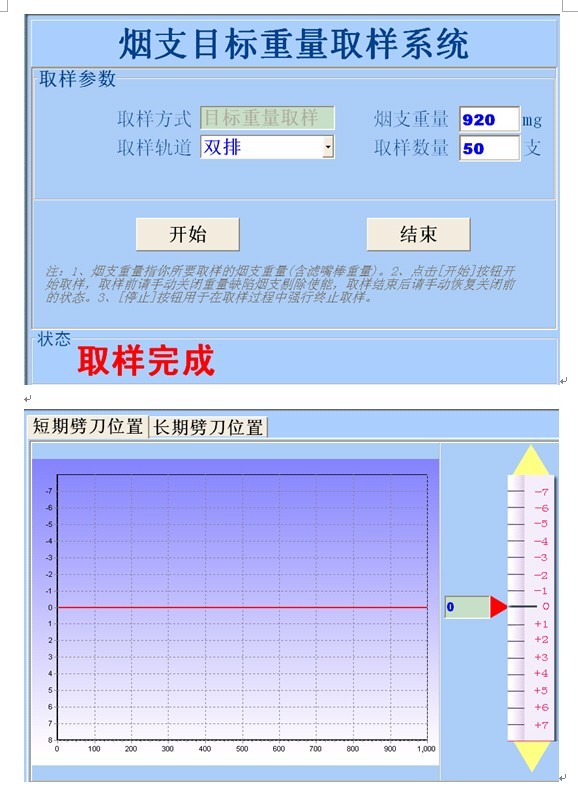

四、部分觸摸屏畫面:
