微波煙支濾嘴棒珠子檢測剔除系統在PROTOS卷煙機上應用
目前，卷煙濾棒已由單功能向多功能方向發展，在高檔卷煙中，開始大量使用復合濾棒，開發集減害降焦、增香補香和突出產品差異化功能為一體的復合濾棒已成為中式卷煙研究的重點之一。其中在濾棒中加入珠子的新型卷煙越來越被人們所喜愛。
本微波檢測剔除系統可用于卷接機組在線檢測煙支珠子嘴棒中珠子的有無及珠子的破損等情況，并將珠子異常的煙支剔除。

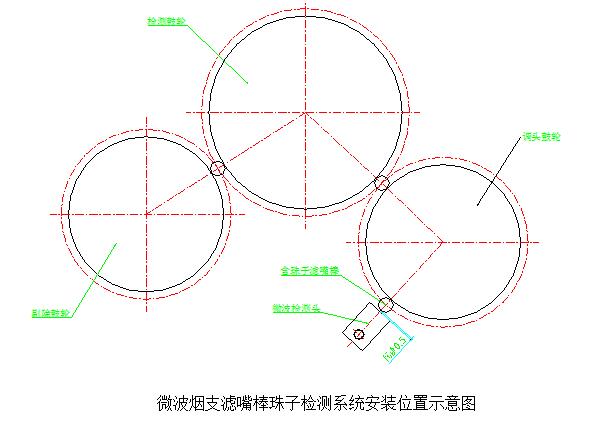

如圖所示，微波檢測頭通過安裝支架安裝在調頭鼓輪下方，距離煙支濾嘴棒間隔0.5MM左右。
微波煙支濾嘴棒珠子檢測系統可以檢測煙支濾嘴棒中珠子的有無。珠子破損時間較長，流出液體揮發后，系統也可以檢測出。
微波檢測系統判斷煙支中珠子異常后，發出剔除信號，從剔除鼓輪剔除煙支濾嘴中珠子異常的煙支。
微波煙支濾嘴棒珠子檢測系統說明如下：
煙支濾嘴棒珠子檢測剔除軟件運行與退出

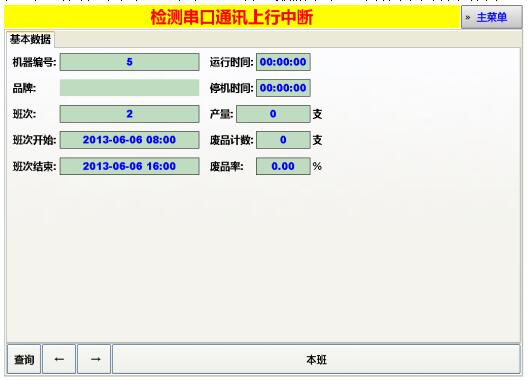

煙機每次通電，煙支濾嘴棒珠子檢測剔除系統工控機啟動，當進入windows操作系統后，煙支濾嘴棒珠子檢測剔除軟件自動運行，運行界面如下圖所示：

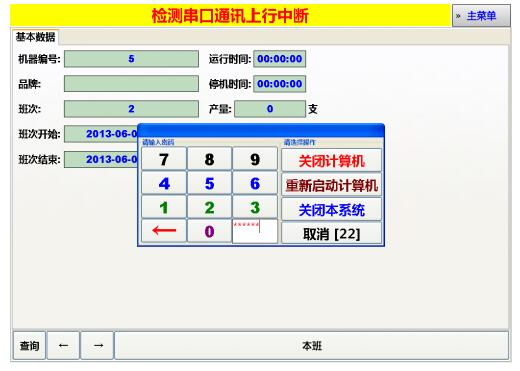

如需退出該軟件，點擊右上角“主菜單”，選擇“退出”，在彈出對話框中輸入密碼888888，點擊“關閉本系統”即可。操作界面如下圖所示：
如需手動運行該軟件，可雙擊桌面快捷方式中
圖標。
1 煙支濾嘴棒珠子檢測剔除軟件操作界面介紹

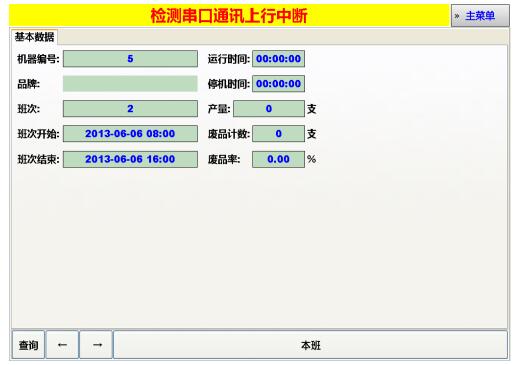

軟件正常運行后，點擊“主菜單”，選擇“數據采集”可看到下圖所示界面：
這里可以查看到當前班次的生產情況，如設備運行時間、生產產量、剔除計數、廢品率等數據。

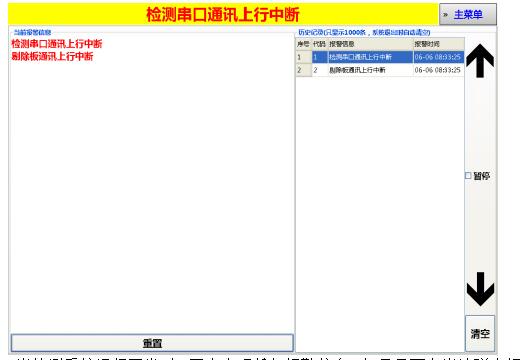

點擊“主菜單”，選擇“報警記錄”可看到下圖所示界面：
當檢測系統運行正常時，不會出現任何報警信息，如果界面左半邊彈出報警信息，表示檢測剔除系統可能存在硬件故障，可記錄下報警信息名稱，與我公司維修人員聯系，協商解決。
點擊“主菜單”，還可看到“參數設置”、“報警記錄”兩個功能選項，此功能僅供我公司調試人員調試設備時使用。
微波檢測復合濾棒缺陷原理說明
微波是無線電頻譜的一部分。它指頻率在300MHz（波長1米）到300 GHz（波長1毫米）的電磁波。微波技術是基于微波的特點發展而形成的一門技術。它的研究內容包括微波的產生、傳輸、傳播、輻射、檢測及應用等方面。
由于微波信號頻率高、變化速度快，對不同材料固有諧振頻率及振幅的變化反應極其敏感，而且它對被檢測材料本身不會產生任何損害，所以它具有能在線、實時、快速、無損對材料特性檢測的特點。本產品使用的微波功率極小，僅為10mW左右，所以它對工作場地及操作人員不會造成任何污染和傷害。
不同物質在經過微波諧振腔時，會產生不同的微波信號，復合濾棒中A段材質濾棒與B段材質濾棒經過微波諧振腔時應產生不同的微波信號。我公司開發人員對復合濾棒在微波諧振腔中的信號進行分析、比對研究，可以從微波信號中明顯分辨出A段材質濾棒與B段材質濾棒，從而實現嘴棒中珠子的檢測。
