一、概述：
目前隨著煙草行業改革發展的不斷深入，卷煙工業企業對煙用濾嘴材料和濾嘴結構的開發要求也越來越高，卷煙濾棒已由單功能向多功能方向發展，在高檔卷煙中，開始大量使用復合濾棒，開發集減害降焦、增香補香和突出產品差異化功能為一體的復合濾棒，已成為中式卷煙研究的重點之一。
幾種含有珠子濾棒說明如下:

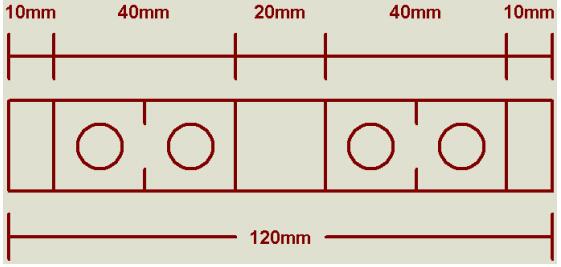

一根濾棒分5段，中間兩段各有兩顆檸檬黃色珠子

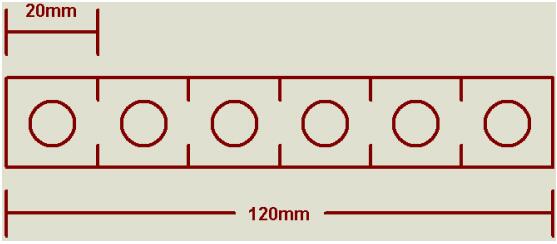

一根完整濾棒中均勻分布6顆檸檬黃色珠子
生產過程中，會出現檸檬黃色珠子沒有放入或放入位置不對等嚴重影響產品質量的缺陷。
為了避免珠子復合濾棒成型機在線生產過程中，由于種種因素造成珠子復合濾棒中出現珠子缺失或放入位置不對現象，從而形成濾棒不符合要求的質量事故，而對于這種情況人工很難識別。為此，本項目采用微波檢測原理，結合國際先進的控制系統對成型的珠子復合濾棒實現微波在線定位檢測，發現質量缺陷的濾棒時跟蹤控制將其剔除，從而保證產品質量。
二、系統組成：

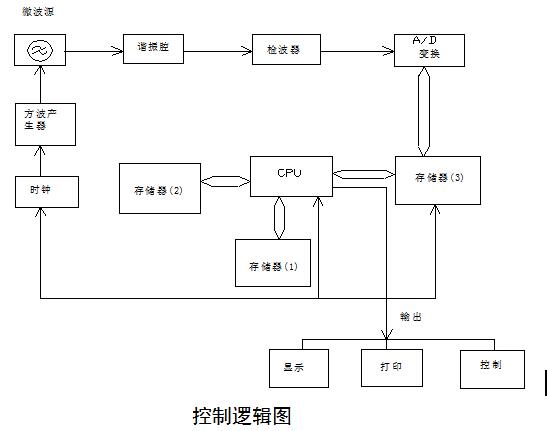

本系統由微波電磁場空腔組件、導煙管組件、氣路組件、溫控組件、殼體組件、專用微波源及控制電路、檢波放大電路、數據信號處理系統、信號輸出驅動、剔除執行機構等組成。
本產品利用濾棒通過微波電磁場時，由于不同濾棒段或?yàn)V棒中物資的密度及水分含量的不同，使微波電磁場能量參數發生變化來檢測不同的濾棒段。
由于微波信號頻率高、變化速度快，對材料密度及濕度的變化反應極其敏感，而且它對被檢測材料本身不會產生任何損害，所以它具有能在線、實時、快速、無損對材料特性檢測的特點。本產品使用的微波功率極小，僅為10mW左右，所以它對工作場地及操作人員不會造成任何污染和傷害。
三、微波檢測復合濾棒缺陷原理說明
微波是無線電頻譜的一部分。它指頻率在300MHz（波長1米）到300 GHz（波長1毫米）的電磁波。微波技術是基于微波的特點發展而形成的一門技術。它的研究內容包括微波的產生、傳輸、傳播、輻射、檢測及應用等方面。
由于微波信號頻率高、變化速度快，對不同材料固有諧振頻率及振幅的變化反應極其敏感，而且它對被檢測材料本身不會產生任何損害，所以它具有能在線、實時、快速、無損對材料特性檢測的特點。本系統使用的微波功率極小，僅為10mW左右，所以它對工作場地及操作人員不會造成任何污染和傷害。
不同物質在經過微波諧振腔時，會產生不同的微波信號，復合濾棒中A段材質濾棒與B段材質（珠子）濾棒經過微波諧振腔時應產生不同的微波信號。我公司開發人員對上圖所示復合濾棒在微波諧振腔中的信號進行分析、比對研究，可以從微波信號中明顯分辨出A段材質濾棒與B段材質濾棒，分析結果如下圖所示：
四、系統特點：
a. 微波檢測頭具有如下特點：
l 本微波檢測控制系統可根據操作人員需要任意斷電或送電啟動，并且不需要預熱，不需調零，均可正常工作，檢測控制精度和可靠性不受影響；
l 微波探頭發射功率非常?。ū绕胀ㄒ苿与娫挼奈⒉üβ市?shù)百倍），對周圍人員及環境無任何危害和影響；
l 整個檢測系統經過高低溫試驗、震動試驗和連續通電試驗等各項嚴格檢驗和測試，軟硬件安全、穩定、可靠，使用及維護比較方便。
b. 微波檢測及剔除系統和平板電腦特點：
l 微波檢測及剔除系統集成在一個電控柜中，便于安裝和維護。電控柜固定在濾棒成型機的頂部。平板電腦單獨安裝在濾棒成型機的的正面，方便觀看和操作；
l 外加濾棒同步信號。
五、系統功能介紹：
a. 復合濾棒微波檢測系統把每支濾棒等分為240個截面，帶珠子的濾棒通過微波檢測頭時，微波檢測頭實時快速掃描通過濾棒的每個截面。微波檢測系統對濾棒每個截面產生的微波信號進行綜合處理：
1. 實時判斷濾棒中珠子的位置；
2. 實時判斷濾棒中珠子的有無；
當珠子放置位置超出要求及放置位置漏放珠子時，系統發出剔除指令，控制剔除機構剔除出錯的濾棒。
b. 在復合濾棒微波檢測系統的平板電腦中，進行系統參數的設置，進行相關數據顯示：
1. 系統調試相關參數的設置
2. 產品品牌相關參數的設置
3. 數據統計的顯示。
