原PROTOS 70高速卷煙機SRM 90系統主要包括：SRM90機架、MRK2板、KIK板、SCBP板和DCP板及IT80顯示器組成，其主要作用是煙支重量控制和生產數據采集和管理。系統主要存在安全性差、維護不方便、備件昂貴、線路板控制老化易出故障等各種問題。 為此，我們推出了在線微波煙支重量控制系統及數據采集系統，采用了微波掃描探頭取代原機放射源或紅外線掃描頭、采用新型煙支重量控制及數據采集系統取代原機SRM控制系統、以及采用了15寸彩色觸摸屏工控機取代原機IT80顯示器。我們的煙支平均重量控制、數據采集系統主要由微波探頭、重量控制系統、數據采集系統及人機界面顯示等部分組成，完全可以取代原機SRM系統各項全部功能，系統具有運行可靠性高、容易操作、維護簡便等優點。

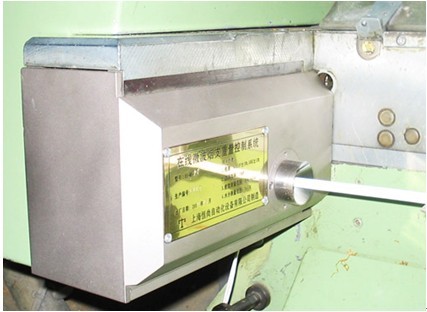

微波探頭畫面
一、重量控制系統技術特點
我們可將原重量控制系統進行改造，無論其原控制為MWC、MAID-N或SRM型式， 都可達到如下提升：
1、 實現精確控制。
2、 可靠性大大提高。
3、 操作直觀、方便。
4、 煙支重量控制調整精度高，系統提供15英寸彩色觸摸屏人機接口，可以對重量設定值實現全數字化操作，也可以通過上位機將數字化設定值經網絡下達至機臺重量控制系統。另外，根據機臺當前煙支重量實測值，還可通過觸摸屏將煙支重量一步精確調為預定值，不必反復測量和調整。
5、 煙支重量控制執行精度高，劈刀盤上下運動的范圍和間隔時間，是利用生產的一批煙條平均重量值和當前剛生產的8支煙條平均重量值的計算，根據優化控制理論來確定的。
6、具備與重量相關聯的各種數據采集功能以及與局域網相聯的接口。
7、增加了配方管理功能，事先將各種煙支品牌參數設定好，生產換牌時只須選擇品牌名稱，所有參數全部自動生成。
8、停機時，系統計算停機前劈刀盤平均位置，自動控制停機時劈刀盤處于平均位置，從而有利于保證再開機時煙支重量的正確。
9、原機密度信號為脈沖信號，因此對于軟、硬點煙支檢測精度及可靠性低，本微波探頭直接送出各個截面的數字密度信號，從而對于軟、硬點煙支及超重、輕煙支檢測剔除可靠性高。
二、數據采集系統技術特點
1、采用工控機進行數據管理和控制以及開放式的通訊協議，從而可方便實現同上位機及下位機的網絡聯接和軟件升級。
2、系統所用軟、硬件穩定、可靠。
3、除了保留原機SRM所具備的數據采集和顯示功能外，還增加了盤紙的消耗、水松紙的消耗等數據的采集和顯示。
4、顯示屏采用15寸彩色液晶觸摸顯示屏，全漢字畫面，從而畫面更友好，參數設置操作更方便。
5、可以按照煙廠的要求，修改和增加畫面顯示，比如可以將煙支重量，各缺陷煙的剔除率，生產速率等指標作成歷史曲線或柱狀圖進行顯示。

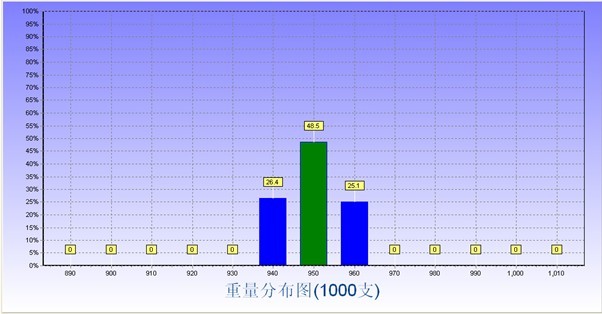

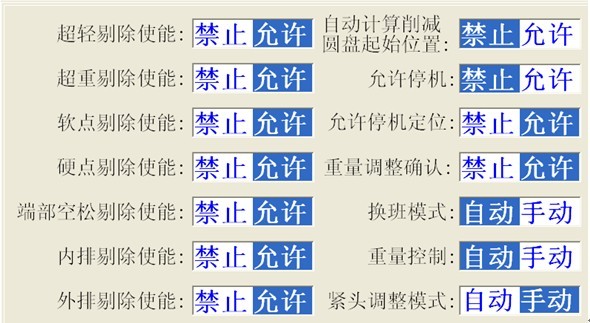

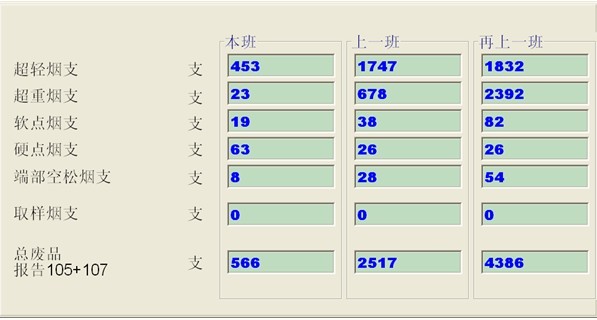

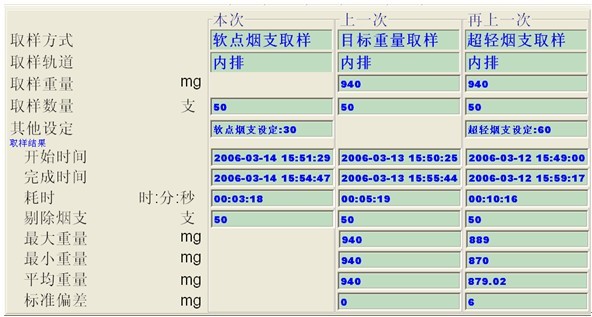

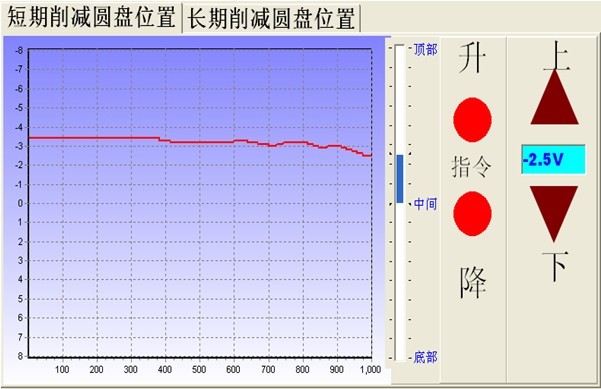

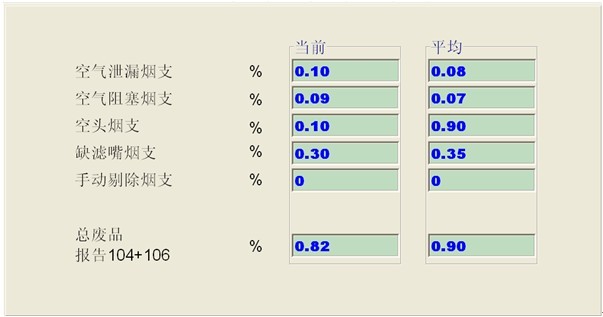

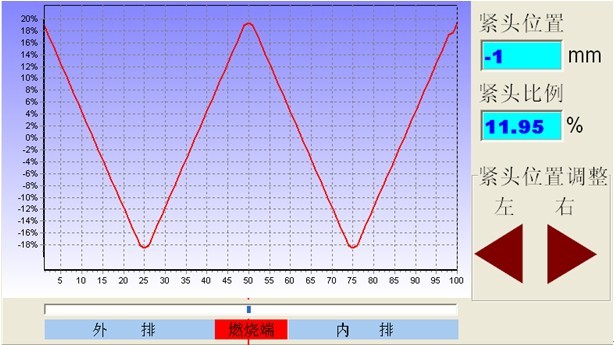

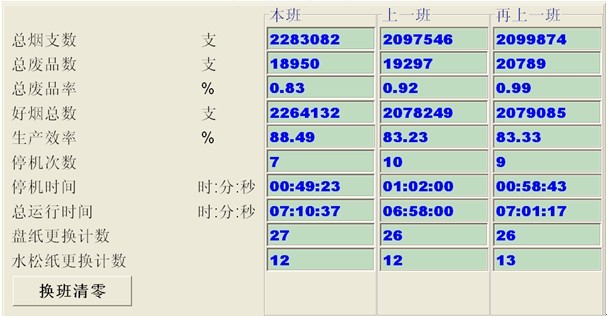

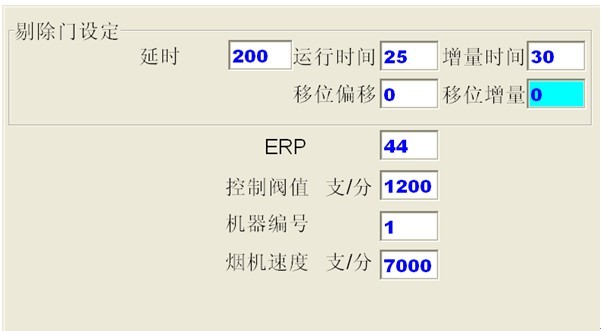

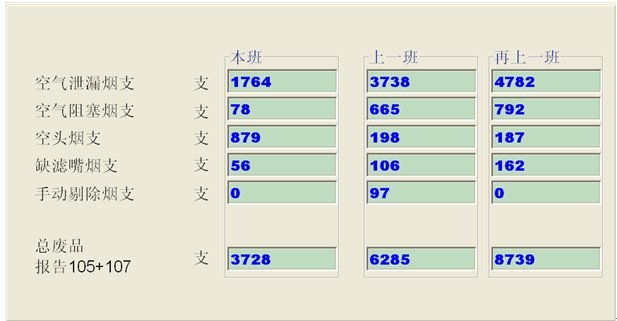

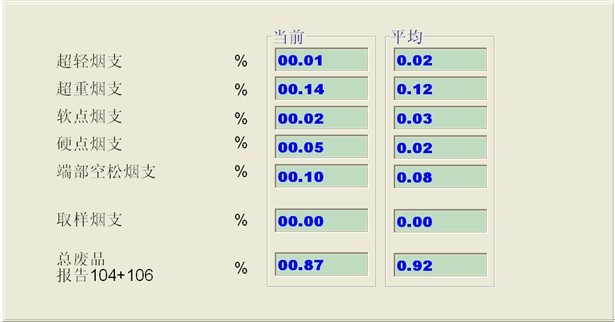

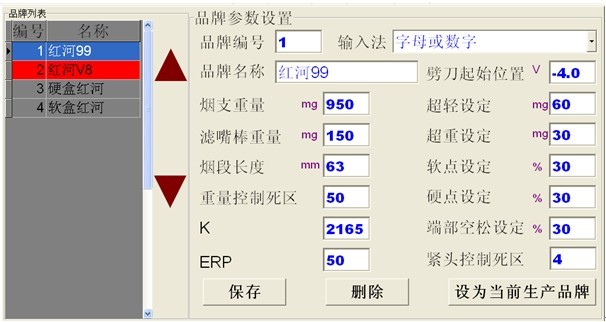

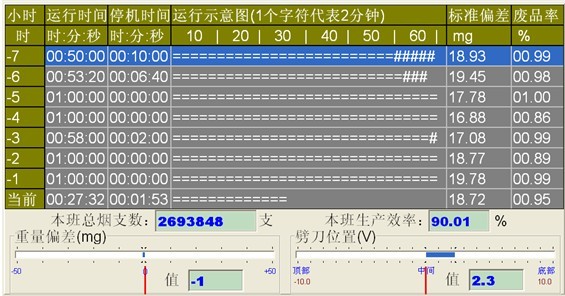

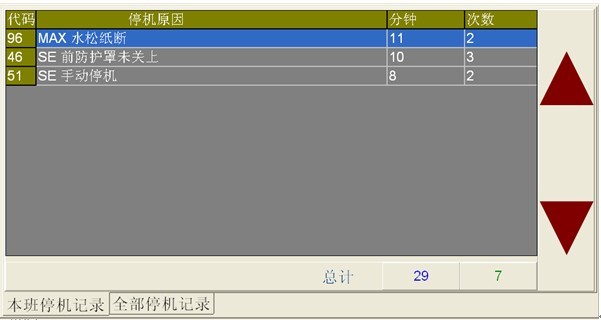

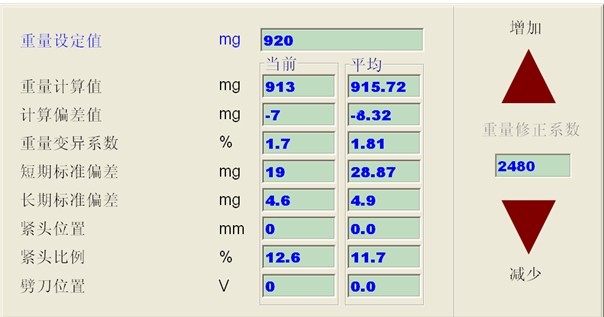

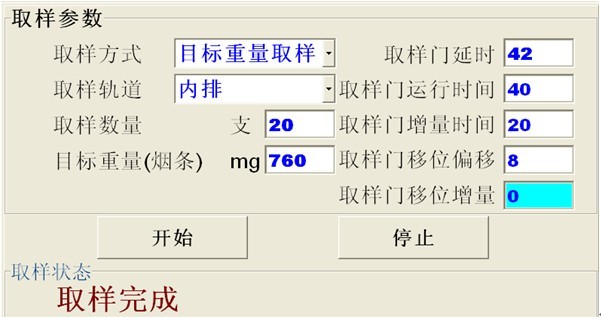

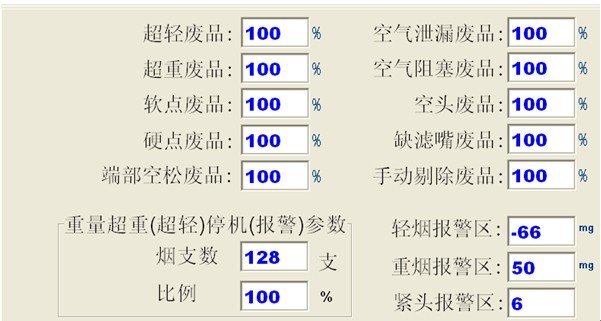

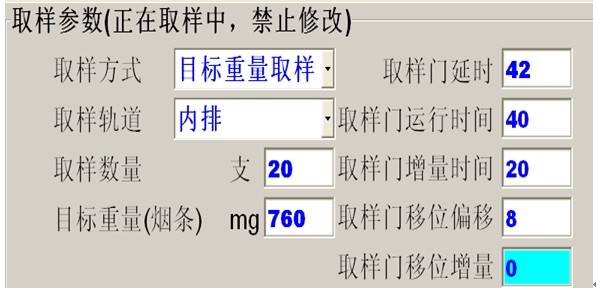

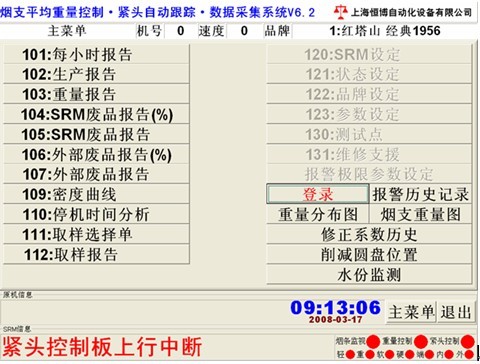

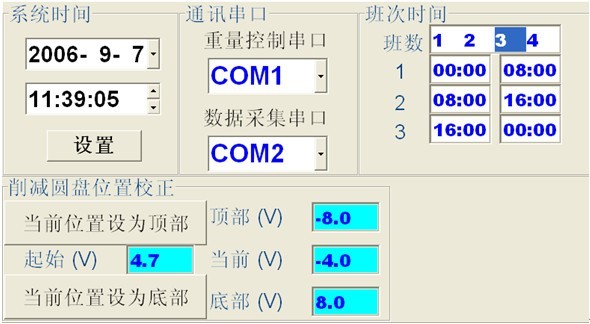

三、部分觸摸屏畫面:
注：緊頭自動跟蹤是可選機構。
