對GD121卷接機組的微波重量控制系統的改造方案，采用了平臺設計理念，把重量控制系統以及OPC服務器集成在一起，同時又互相獨立，形成了模塊化的結構。該電控系統采用了IPC加遠程IO模塊的形式，所有的信號除必要的前端放大處理以適應外圍采集模塊的特性外，其余信號均直接采用遠程IO模塊采集，遠程IO模塊通過網線同IPC進行通信以傳遞相關的信息，所有的處理程序在IPC中處理，由于遠程IO模塊體積較小，方便在機身上找到合適的位置安裝，同時，IPC可以較方便的安裝到任意合適的位置。系統能精確完成單支煙的故障判斷、剔除。通過工控一體機觸摸屏進行參數設置和數據采集。良好的人機界面，易于操作人員進行現場控制與維護。
一、微波掃描探頭工作原理
本產品利用煙絲條通過微波電磁場時，由于煙條的密度及水分含量的不同，使微波電磁場能量參數發生變化來檢測煙絲條的重量和含水量。由于微波信號頻率高、變化速度快，對材料密度及濕度的變化反應極其敏感，而且它對被檢測材料本身不會產生任何損害，所以它具有能在線、實時、快速、無損對材料特性檢測的特點。本產品使用的微波功率極小，僅為10mW左右，所以它對工作場地及操作人員不會造成任何污染和傷害。
微波信號由微波振蕩器產生，通過傳輸線將信號送到電磁場空腔組件，當煙條穿過電磁場空腔時，不同密度及含水量的煙條將會引起微波電磁場能量參數的不同變化，通過對能量參數檢測，并通過信號分析軟件的分析、處理，最終得到煙條的實時密度值及含水量，并由信號驅動板送到煙支平均重量控制系統而完成煙支重量檢測及控制功能。

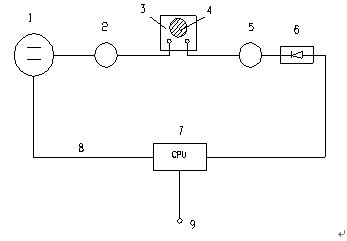

檢測原理如圖1所示：
圖1
1為微波發生器；2、5為隔離環；3為諧振腔；4為被測煙條； 6為檢波放大器；7為數據處理器；8為微波發生器的控制線路；9為輸出信號。
微波發生器1向諧振腔輸送兩種不同頻率的微波，通過諧振腔未受煙條影響（空腔）與受煙條影響（加載）的諧振曲線的變化來測定煙條的密度和水分，隔離環的作用是避免信號的互相干擾.

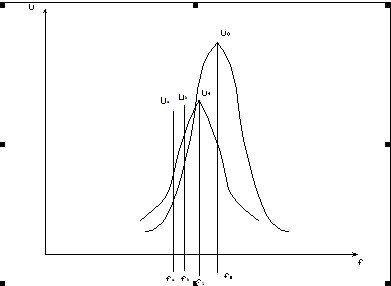

諧振腔輸出的微波諧振曲線如圖2所示
圖2
其中：f0、u0為空腔（即未放入被測煙條）時的諧振曲線。
f1、u1為加載（即放入被測煙條）時的諧振曲線。
fa、fb為微波發生器輸送的兩個微波頻率，ua、ub為檢波器檢出的輸出微波信號。
?。簎直=1/2（ua+ub）
u交=1/（ub-ua）
u直反映了被測煙條的密度，密度越大，u直越大，設m為被測煙條的密度，則m與u直之間的數學關系如下：m=a+bu直+c（u直）2為二階方程式。式中常數 a、b、c采用已知密度的物質進行標定后獲得。根據上式，當諧振腔內加入被測煙條時，檢波器檢出ua、ub后，在數據處理器中可以求得u直和m，從而測出煙條的密度。
u交反映了被測煙條的水分，水分含量越大，u交越大，設w為被測煙條的水分含量，則w與u交之間的數學關系如下：w=d+eu交+f（u交）2為二階方程式，式中常數d、e、f采用已知水分的物質進行標定后獲得。同樣，在數據處理器中可以求得u交和w，從而測出煙條的水分。
二、 重量控制系統工作原理
微波檢測系統把采集到的煙支密度信號轉換為數字量后以總線通訊方式傳送到重量控制模塊，重量控制模塊再依據煙條同步脈沖信號就可以計算出單支煙的重量和分段密度值。然后重量控制模塊取連續16支煙計算出單支重量的平均值根據控制死區的設定值來進行調整，另外重量控制模塊也同時把每支煙重量的數據以總線通訊方式傳送到煙支取樣及剔除模塊。
煙支取樣及剔除模塊把重量控制模塊傳送過來的煙支重量、煙段密度值和IPC上設定的超重、超輕、軟點、硬點、端部空松剔除閥值做比較，其中任一指標如超過設定值則該煙視為不合格煙支，如果相應剔除功能啟用則把這支煙作為廢品剔除，同時把剔除煙支數和相應方式傳送到IPC進行數據統計。同時采集原機的平準盤的位置信號實現平準盤停機定位等功能。
煙支平均重量控制系統的硬件采用了德國倍福公司的遠程IO及工控一體機來實現。軟件方面采用德國倍福公司的TWinCAT軟件，其編程環境為IEC61131-3標準工業控制編程語言。
三、人機界面的設計。
人機界面部分采用通用的編程語言DELPHI編寫，該人機界面程序和重量控制系統軟件同在工控一體機中運行，界面程序和重量控制系統軟件在工控機內部建立通信連接，接收并分別顯示其相關的數據。

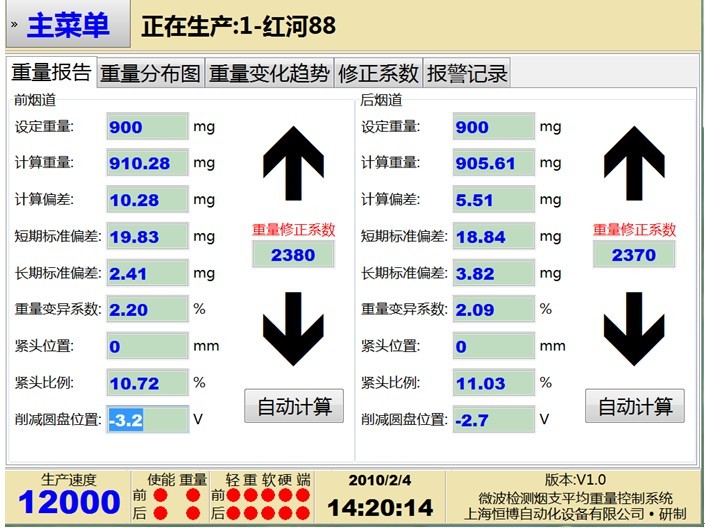

重量報告畫面

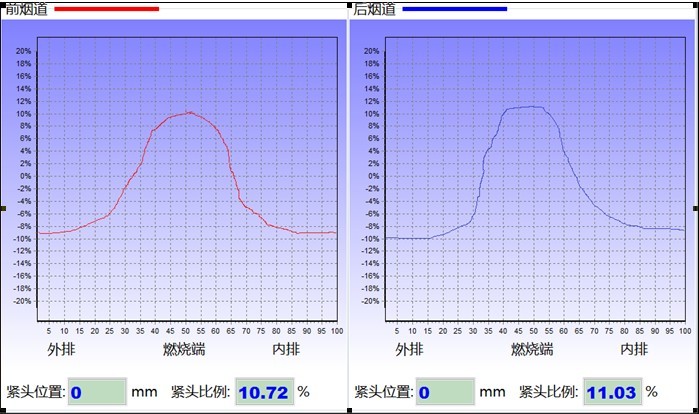

煙絲分布曲線畫面

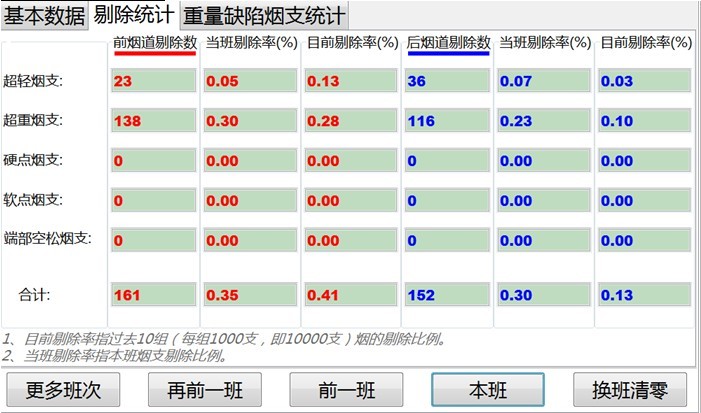

缺陷煙統計畫面

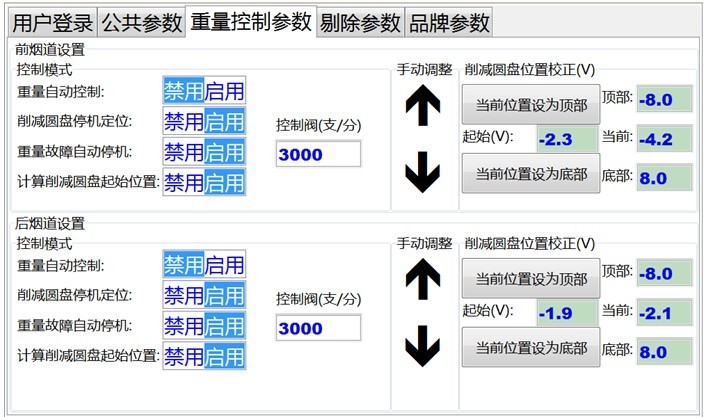

重量控制參數設定畫面

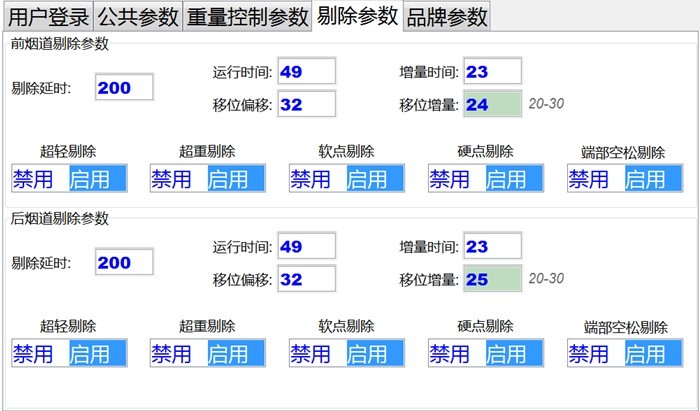

剔除控制參數設定畫面

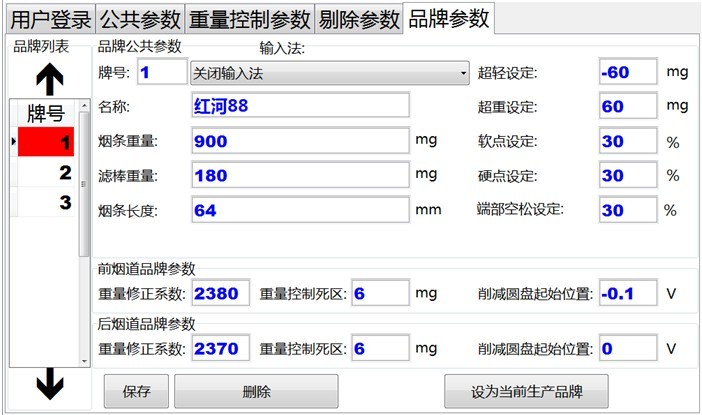

品牌參數設定畫面
