卷接機組煙支異物在線微波檢測剔除系統
一. 前言
在卷煙生產過程中，如橡膠, 塑料等雜質可能從制絲線到卷煙機生產線中間的若干環節進入到最終的煙支中,非正常煙絲的異物一旦進入到成品煙支中，進而進入到消費者的手中，將造成嚴重的質量事故。如果能將混入煙支中的異物檢測出來，并將含有異物的煙支剔除，將保證并提高出廠的煙支品質。
我們在現有微波檢測探頭基礎上,進行軟、硬件的升級，在保證微波檢測探頭原有煙支密度和水分含量檢測功能不變的基礎上，可以增加卷接機組煙支內橡膠、塑料等各種異物在線檢測功能。通過在接咀機上增加廢煙剔除機構，可以實現含有橡膠、塑料等各種異物煙支的剔除功能。
二. 微波檢測煙支異物原理說明
各種物質在經過微波諧振腔時,微波檢測信號點都不一樣,通過對正常煙絲的微波信號和各種異物微波信號不一致的分析對比,我們就可以實現卷煙機煙支內橡膠、塑料等各種異物在線檢測功能。
我們通過人為在卷煙機開機過程中將各種異物加入到煙條中進行了微波檢測探頭對煙條中所含各種異物微波測試信號點的試驗工作, 試驗結果如下：

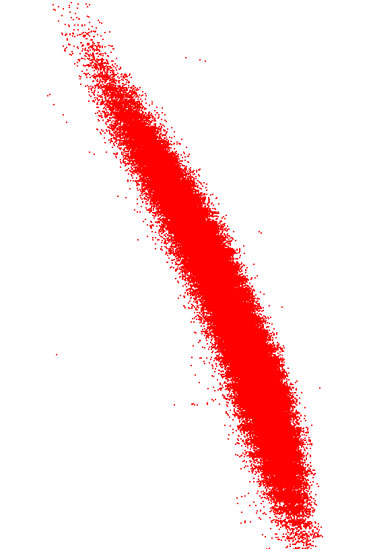

1.不含異物的正常煙條通過試驗用的微波檢測探頭時，探頭檢測到煙絲的正常微波信號如下圖1所示：
圖1 不含異物的正常煙條的微波信號

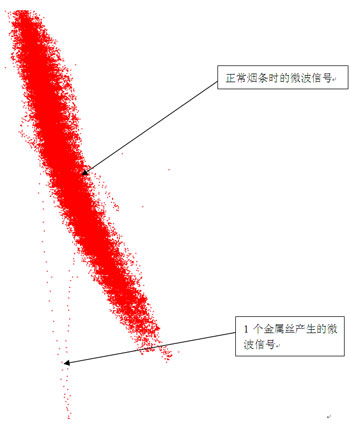

1.含有金屬絲異物的煙條通過試驗用的微波檢測探頭時，探頭檢測到煙絲的微波信號如下圖2所示：
圖2 含有金屬絲異物時煙條的微波信號

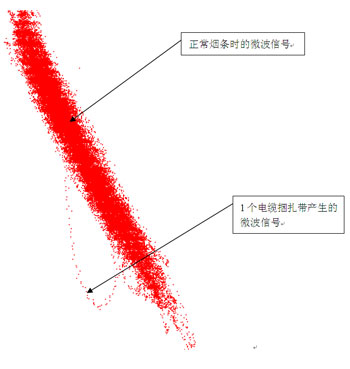

1. 含有一個電纜尼龍捆扎帶異物的煙條通過試驗用的微波檢測探頭時，探頭檢測到煙絲的微波信號如下圖3所示：
圖3 含有一個捆扎帶異物時煙條的微波信號

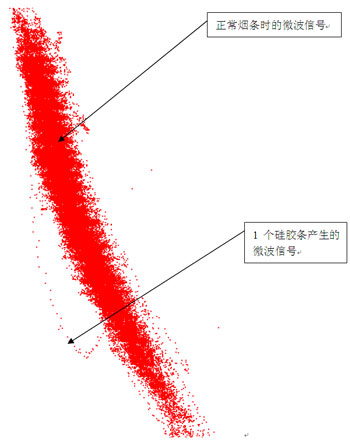

1. 含有一個硅膠條異物的煙條通過試驗用的微波檢測探頭時，探頭檢測到煙絲的微波信號如下圖4所示：
圖4 含有異物時煙條的微波信號

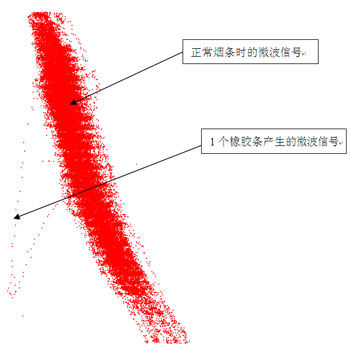

1. 含有一個橡膠條異物的煙條通過試驗用的微波檢測探頭時，探頭檢測到煙絲的微波信號如下圖5所示：
圖5 含有一個橡膠條異物時煙條的微波信號

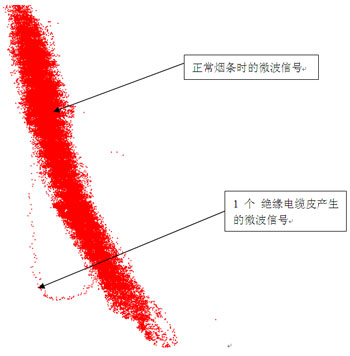

1.含有一個絕緣電纜皮異物的煙條通過試驗用的微波檢測探頭時，探頭檢測到煙絲的微波信號如下圖6所示:
圖6 含有一個絕緣電纜皮異物時煙條的微波信號
一.煙廠現場使用考核情況
以下是一組我們在長沙卷煙廠PROTOS70機生產白沙煙過程中在線微波檢測剔除的異物煙支內各種異物照片,實際說明卷煙機生產的煙條內確實含有一定數量的各種異物。

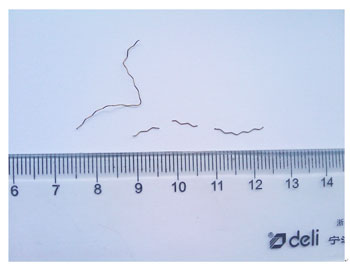

圖7 微波在線檢測剔除異物煙支內的金屬絲
在長沙卷煙廠異物微波檢測剔除案例中,微波檢測探頭能夠檢測剔除最小金屬絲尺寸為?0.1×6mm。

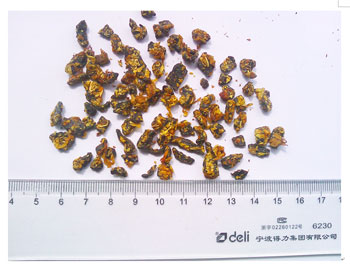

圖8 微波在線檢測剔除異物煙支內的焦油塊及橡膠
在長沙卷煙廠異物微波檢測剔除案例中,微波檢測探頭能夠檢測剔除最小焦油塊或橡膠尺寸為4×3×1mm。

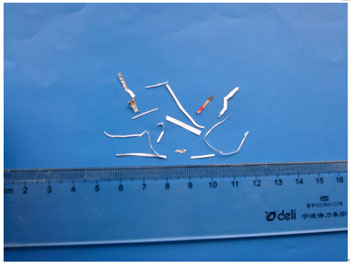

圖9 微波在線檢測剔除異物煙支內的錫箔紙
在長沙卷煙廠異物微波檢測剔除案例中,微波檢測探頭能夠檢測剔除最小錫箔紙尺寸為5×1×紙厚度mm。

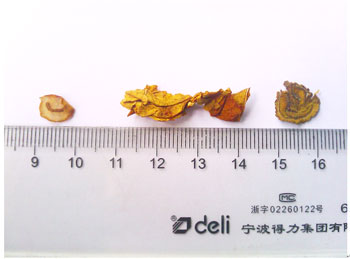

圖10 微波在線檢測剔除異物煙支內的大煙葉

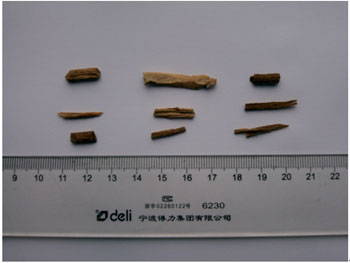

圖11 微波在線檢測剔除異物煙支內的大煙梗
據資料報道,進口同類產品煙支中異物微波探頭檢出率匯總表如下：
|
異物類型 |
異物材料 |
尺寸 |
檢出率 |
|
金屬絲 |
電纜銅絲 |
￠1*10 |
100% |
|
捆扎帶 |
尼龍 |
3.5*1*10 |
90% |
|
硅膠條 |
硅膠 |
3*1*10 |
100% |
|
橡膠條 |
天然橡膠 |
3*1.5*10 |
80% |
|
絕緣電纜皮 |
塑料 |
￠2.2*10 |
80% |
|
密封圈 |
硫化橡膠 |
￠2*10 |
100% |
在長沙卷煙廠異物微波檢測剔除案例中, 我們微波探頭能夠檢測剔除最小橡膠尺寸和金屬絲尺寸明顯小于進口同類產品的尺寸。
